Buttafly guitar : finalisation

Voici donc les photos de la guitare finie ! Elle en jette, non ? :-) Elle fonctionne très bien et, malgré qu'elle soit un peu lourde, elle est relativement comfortable. Le son est bon, bien qu'on ne puisse la comparer à une guitare de grande marque. J'en suis très fier !

Bien que la réalisation de l'instrument ait pris beaucoup de temps et posé pas mal de soucis, il est fort probable que je continuerai à créer de nouvelles guitares ! ;-) (n.b. j'écris cette parenthèse presque 4 ans après et malgré quelques dessins sur papier j'ai toujours pas eu l'occasion de remettre la main à la pâte (enfin au bois vu le sujet) mais comme dirait l'autre : chaque chose en son temps)).

L'avant dernière ligne droite !

Voilà le résultat presque définitif du corps de ma guitare. J'ai du aller plusieures fois chez M.Liénart (le menuisier) pour rectifier des détails par rapport à la défonce du manche et la profondeur des défonces (qui accueuilleront la future électronique de la guitare).

Sur cette meme photo on peux voir que j'ai renforcé les traits de ma sculpture sur le corps avec un fer à souder que mon père avait.
Si, jusqu'ici, la réalisation de la guitare à l'air relativement aisée, j'aimerais toutefois signaler qu'une telle aventure s'accompagne bien entendu d'inconvéniants et de problèmes (qu'il à bien fallu résoudre pour avancer dans le projet). J'en ferai une liste à la fin de mon projet mais j'aimerai incister ici sur le problème des trous qui accueuillerons le chevalet et le cordier (les 4 trous en bas de la guitare). En fait, le diametre que l'on devait forer était de 10.8 mm. Le problème était que l'ébéniste n'avait que des mèches à bois de 10 et 12 mm. Donc, après avoir réalisé  des trous de 10 mm aux endroits prévus, nous avons tenté de finir le tout avec une mèche à métaux de 11mm. Mais voilà , le fait est que le bois à éclaté autour d'un des trous. Nous avons donc directement recollé toutes les petites pièces de bois qui s'étaient éparpillées et nous avons resserré le tout avec un serre-joint.

Heureusement, le résultat est qu'on n'aperçoit que la trace de colle (qui partira facilement avec un petit coup de papier de verre). Et après observation, je me suis rendu compte que les pièces qu'il fallait installer dans ces memes trous avaient du jeu, ce qui rendrait la guitare injouable parce que les cordes ne resteraient pas longtemps accordées et il y aurait un gros problème de vibration des cordes donc un mauvais son. Pour ainsi dire, 7 mois de durs et longs travaux réduits à néant. Mais comme il y a toujours une solution à tout, mon père a eu l'idée de mettre de la patte à bois (spécial pour acajou) dans les trous et d'ensuite placer les pièces. Mais pourquoi pas de la simple colle blanche ? me direz-vous. Tout simplement parce que la pate à bois aura une meilleure restitution des vibrations que de la simple colle blanche, ce qui est super important pour avoir une bonne guitare.

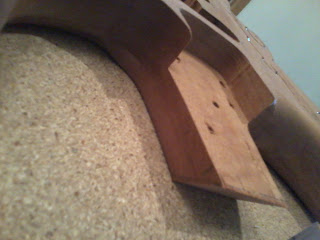

Ici, nous avons l'enfoncement pour le manche agrémenté d'un trou par lequel je pourrai pendre la guitare vernie, pour pouvoir la sècher correctement.

Plus tard, mon père et moi avons calculé où se situerait le manche par rapport au talon pour pouvoir faire les trous de fixations du manche et aussi pour savoir à quel endroit on pourrait bisoter le talon pour avoir un rendu plus harmonieux.

On a aussi redessiné la forme de la plaque de fixation des visses pour le manche (la partie extérieure au trait noir est la partie que nous devrons enlever).

Enfin,en attendant d'avoir entièrement fini le corps de la guitare (pour pouvoir le vernir), voici les différents points que je devrai rectifier avec du papier de verre: - la limite entre les différents bords de la guitare (faire en sorte que tout soit uni)
                                                                - bisoter,arrondir le talon et rectifier sur les cotés du talon pour que ces endroits soient pareils que sur le reste du corps + enlever les quelques petites crasses qui se sont déposées entre-temps.

Ici, on est en train de mettre la deuxième couche de verni sur le manche (après l'avoir égrainé).

J'ai également peint sur le pickguard blanc, dont je n'ai plus parlé de puis longtemps, mon motif avec de la peinture à maquette et un fin pinceau (j'ai aussi du utiliser pas mal de white spirit).

Voili voilou, c'est tout pour cette fois-ci ! A priori, le prochain article sera le dernier ! La guitare devrait etre terminée pour les vacances de paques (donc dans 2 semaines). Comme je suis impatient !! Et puis, il devrait avoir un lien pour une ou deux vidéos de tests, histoire de voir comment sonne la bete ! A bientot pour plus de news !

et ça continue !

Nous voilà donc quelques semaines passées après ma dernière publication ! Histoire de vous montrer la suite de l'élaboration de ma guitare :-) Entre-temps, j'ai réalisé, sur le gabari du corps, les emplacements des défonces pour pouvoir installer toute l'électronique en me basant sur le corps de mon ancienne strat

Je suis ensuite allé chez M.Liénart, le même ébeniste que l'autre fois, pour faire les défonces prévues avec le gabari. Mais après coup, nous nous sommes rendu compte que les emplacements que j'avais réalisé étaient trop imprécis. Donc nous avons repris toutes les composantes une à une (c-à-d les micros, l'entrée jack,...) et avons calculé pour chacunes d'elles l'emplacement, la dimension et la profondeur de la défonce. En voici le résultat :

Ici, l'entièreté de l'électronique :

Point de vue finition, j'ai réalisé, à l'aide d'outils manuels, mes deux sculptures "papillons" sur ma guitare (une sur la tête et l'autre sur le corps)

Maintenant, il ne me reste plus qu'à : - faire la défonce pour le manche
                                                            - peindre mon motif sur mon pickguard
                                                            - ensuite passer le tout avec une couche de bouche-pore,avant plusieures couches de vernis
                                                             - puis installer l'électronique, tout monter et ...faire péter l'ampli!!! XD
A priori, la guitare sera prête pour la première semaine après les vacances de carnaval, c-a-d dans 2 semaines. Vous ne pouvez pas savoir comme je suis impatient !! Bien entendu, je posterai un dernier message pour vous montrer ces dernières étapes en image et peut-être bien une vidéo où je testerai l'instrument qui sait ! ;-)

projet guitare youhouhou !!!

Voici des scans de la réalisation de ma guitare qui est en fait mon projet artistique personnel de 5ème secondaire.Petit aperçu :

Au début, l'idée était de créer une guitare selon un thème choisi. Mon thème est celui du papillon. J'ai alors directement réfléchi et créé différents plans. Je voulais absolument que la forme soit un peu fantaisiste, inédite.

Puis, j'ai pensé que se baser vers un modèle déjà existant était un choix judicieux afin d'éviter la complexité dans la réalisation des plans.Ici, j'avais pensé à un modèle classique de chez PRS, la CUSTOM 24, sur laquelle je n'aurais alors plus qu'à ajouter ma touche personnelle, le papillon sur l'avant ainsi que la tête qui fait référence au modèle EXPLORER de chez GIBSON.

Ici, encore quelques recherches, esquisses,...

Puis m'est venu l'idée de me baser sur une de mes plus vieilles guitares, en forme de FENDER STRATOCASTER. Sauf qu'au lieu de garder la même forme, j'ai décidé de remplacer le côté gauche du corps par un papillon que j'ai alors expressément créé pour prendre place égal du côté gauche.

 Après être allé acheter une planche d'acajou du Honduras, mon professeur d'art plastiques (Mr.Vroye envers qui je serai toujours reconnaissant) m'a appris à manipuler une scie sauteuse et j'ai pu donc couper la forme principale du corps dans la pièce d'acajou. C'était... très amusant !

Voici donc la vue générale sur l'aspect qu'aura ma guitare ^^. J'ai supperposé sur le corps, le pickguard ("morceau de plastique blanc") ainsi que le manche (ces deux dernières pièces ont été récupérées de mon ancienne guitare illustrée précédemment). J'ai poncé le manche, ai modifié la forme de celui-ci et ai aussi changé la forme de la tête.

Ce qui reste de ma planche d'acajou est récupéré pour le cours d'art en  général, autant ne pas gaspiller ! :)

J'ai prévu de graver sur ma guitare un papillon au niveau de la tête et du corps, et un motif sur le pickguard, histoire d'enjoliver le tout et d'y ajouter de la personnalité

Je n'aurais jamais pu faire tout cela sans l'aide et les conseils de personnes spécialisées dans le domaine de la lutherie ou encore de l'ébenisterie. C'est pour cela qu'une connaissance de mon père, Vincent Liénart, qui s'avère être ébeniste, m'a gentillement proposé son aide ce que, bien entendu, je n'ai pas refusé. Du coup,  après avoir réalisé un  pré-gabarit (en blanc), j'ai travaillé toute une matinée dans son atelier  qui se trouve à 5 minutes de chez moi (la chance quoi). Il m'a tout expliqué à propos de la réalisation d'un gabarit et du corps de la guitare mais a voulu que je réalise tout cela moi-même avec tous les outils nécessaires que lui me prêterait. J'ai donc eu l'honneur de travailler ma guitare tout le temps, ce qui me rend encore plus fier de cette instrument, même si celui-ci n'est pas du tout achevé !

Voici le corps après une matinée passée dans l'atelier ! Le rendu est déjà bluffant. Les marques en gris sont les emplacements de défonces pour toute l'électronique.

Il y a cependant deux endroits où la défonceuse n'a su passer. Je dois donc encore les finir à la lime et rappe à bois.
Bref, ceci est la première partie de ma présentation de mon projet.L'autre viendra après Noël et entre temps je continuerai à travailler chez Vincent Liénart, ce qui promet d'être formidable !!
A très vite pour d'autres photos et descriptifs ! :-)
